Насос 21НШ-10К6
Товар сертифицирован
Код товара: 22856
Обозначение: 21НШ-10К6
Выберите город:
Доставка в Омск - бесплатно
Доставка от ТК от 6 дней
Доставка Почтой России 4–6 дней
Гарантия и сервис
Связаться с нашим менеджером и сообщить о неисправности
Нашли дешевле?
Производитель
Насос 21НШ-10К6 используется на машинах для производства химических нитей и служит для дозирования и нагнетания расплавов поликапроамида и полиэтилентерефталата.
Исполнение
Насос представляет собой блок пластин, в средней из которых вращаются две сцепляющиеся между собой прямозубые цилиндрические шестерни с одинаковым числом зубьев.
При вращении шестерен расплав из камеры всасывания попадает во впадины между зубьями рабочих шестерен, переносится ими в камеру нагнетания и выдавливания через отверстие в фильерный комплект.
Насосы 21НШ-10К6 изготавливаются из материалов, обладающих высокой износостойкостью.
Характеристики
|
Номинальная подача, см3/об |
10 |
|
Вязкость расплава, Па °C |
150-350 |
|
Рабочая температура, °C |
260-280 |
|
Частота вращения вала насоса, об/ мин |
5-40 |
|
Давление расплава, МПа |
0,6-20 (15) |
|
Масса, кг |
3,7 |

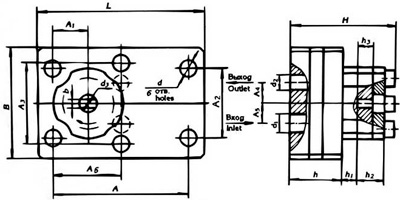

Рис.1. Габаритный чертеж насоса 21НШ-10К6
|
L, мм |
122 |
|
B, мм |
80 |
|
H, мм |
88 |
|
A, мм |
98 |
|
A1, мм |
26,5 |
|
A2, мм |
48 |
|
A3, мм |
61 |
|
A4, мм |
14 |
|
A5, мм |
14 |
|
A6, мм |
49 |
|
b, мм |
10 |
|
d, мм |
11 |
|
d1, мм |
16 |
|
d2, мм |
14 |
|
d3, мм |
18 |
|
h, мм |
47 |
|
h1, мм |
14 |
|
h2, мм |
20 |
|
h3, мм |
14 |
